人機界面與無線感應卡

● FBS-PLC提供J、K … 等8種熱電偶溫度量測模組及PT-100和PT-1000兩種 RTD溫度量測模組。熱電偶模組適合用於溫度範圍 較大，如鍋爐等之工業製程應用，而RTD則適用於溫度較低，範圍較小而解析度要求較高，諸如冷空調等民生應用，利用溫度變 化之遲緩特性，而採用多工掃描量測及多迴路溫度PID控制，使FBS-PLC單機即能達到32迴路之PID溫度控制，將整體之效益／ 成本比發揮至極致，配合為溫度量測與溫度PID控制專用之便利指令，更 大幅降低程式難度及程式發展與試之人力成本與時間。

高速脈波寬度調變

文字或七段LED顯示

應用例…多段溫度PID控制

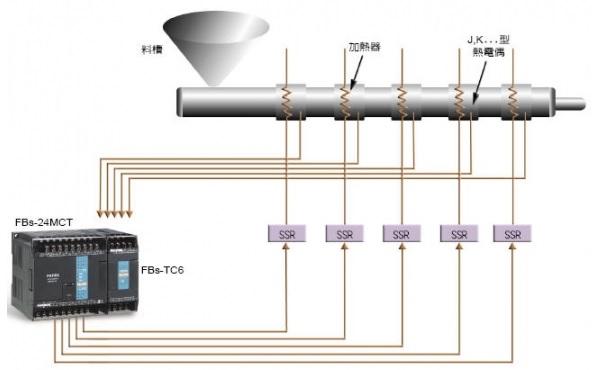

如下圖示，塑膠射出成機型之應用如下圖示，FBS-TC6可直接接J、K …等8種熱電偶，經由該模組專用之溫度量測與PID控制指令之運算，將控制輸出經由SSR控制加熱器，使各段溫度維持在設定範圍內。

定位高速脈波輸出

指撥開關多工輸入

高速計時器

泛用PID控制

高速計數器

高速中斷

通訊功能
